医疗导管往往由多种高分子材料拼装而成，常见的粘接组合包括软PVC与TPE、软PVC与PP、TPU与PP、TPU与PC等。不同材料在表面能、软硬程度和形变特性上差别较大，同一款胶水往往只在部分组合上表现稳定：有的粘得牢却一弯就裂，有的初粘正常、放一段时间又脱开。本文从材料特性出发，梳理一套可对照使用的选型思路，并说明HR-260-2柔韧型快干胶与HR-320ABPP快干胶分别适合哪些组合。
一、选型前先认清几类材料的特性
材料本身的特性，决定了胶水要解决的核心问题。选型前先分清下面四类：
软PVC：为获得柔软手感会加入增塑剂，增塑剂会随时间持续向表面迁移。若胶层无法抵抗这种迁移，界面会形成一层油状隔离层，出现“ 当时粘得牢、用一阵就脱开”的典型失效。
TPE、TPU（热塑性弹性体）：可反复弯折、拉伸，形变率较高。如果胶层偏硬偏脆，弯折时应力集中在胶缝，容易出现开裂、发硬。
PP（聚丙烯）：表面能低、化学惰性，胶液难以润湿铺展，普通快干胶往往一碰就掉，通常需要底涂处理剂配合。
PC（聚碳酸酯）：属于常见的工程塑料，表面相对容易粘接，但对应力较敏感，胶层收缩过大或受溶剂侵蚀时，可能出现应力开裂。
一句话概括选型方向：柔性形变的问题，用柔韧型胶去匹配；惰性难粘的问题，用处理剂加专用快干胶去解决。
二、选型三步法：定组合→定受力→定工艺
定材质组合：确认两侧基材属于“弹性体／软质 ”还是“惰性／硬质 ”，这是决定选胶方向的关键一步。
定受力与形变：工件是否有反复弯折、拉扯、动态负载；是否需要承重或抗冲击。有持续形变的，优先考虑柔韧型胶层。
定工艺条件：是小面积点胶还是大面积涂胶、产线节拍多快，以及作业环境与固化条件。
在这三步里，第1步决定用哪一类胶，第2步决定用柔韧型还是高强度型，第3步决定是否需要底涂处理剂以及施工参数。
三、材料组合—胶水选型对照表
下表按医疗导管常见组合给出对应方案，可直接作为选型参考：
|
粘接组合 |
关键难点 |
推荐胶水 |
选型理由 |
施工要点 |
|
软PVC+TPE |
双软质材料、软PVC增塑剂迁移 |
HR-260-2柔韧型快干胶 |
单组份柔韧型，胶层可随基材形变，低白化 |

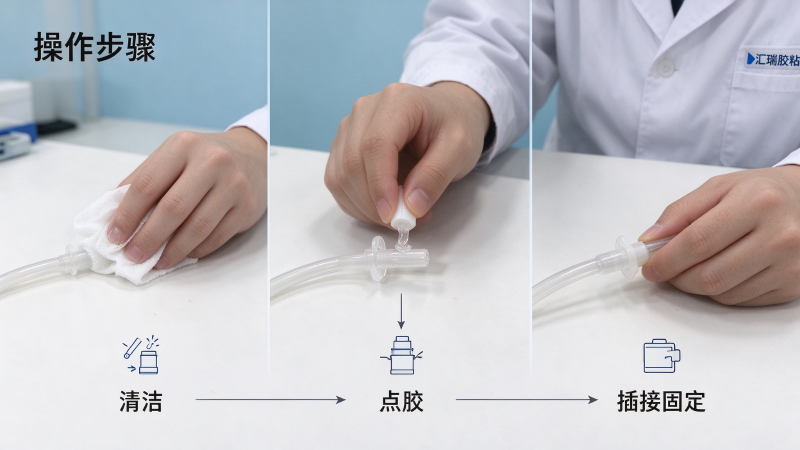

无水乙醇清洁表面，薄涂，按压定位 |
|
软PVC+PP |
PP惰性难润湿 |
HR-320AB快干PP胶水 |
先用A剂处理PP面提高表面能，再以B剂粘接 |
PP侧先涂A剂，待晾干后再点B剂 |
|
TPU+PP |
PP表面能低 |
HR-320AB快干PP胶水 |
处理剂活化PP表面，配合快干胶形成稳定结合 |
同上，注意A剂的活化时效 |
|
TPU+PC |
柔性体与刚性体界面、需要抗弯折 |
HR-260-2柔韧型快干胶 |
柔韧胶层缓解柔／刚界面应力，避免胶层发硬 |
控制胶量，避免溢胶与发白 |
|
软PVC+金属／硬质塑料 |
材质差异大 |
HR-260-2柔韧型快干胶 |
可兼顾弹性体与金属、硬质塑料的粘接 |
清洁后薄涂，按压定位 |
|
PP+PP／PP+金属 |
两侧或单侧惰性 |
HR-320AB快干PP胶水 |
处理剂＋快干胶组合，适合小面积固定 |
处理面充分晾干后再施胶 |
小结：TPE、PC、软PVC这类常规材料参与的组合，优先考虑HR-260-2柔韧型快干胶；一旦有PP这类惰性材质参与，就改走HR-320ABPP处理剂＋快干胶的路线。
四、两款胶水关键参数速览
|
项目 |
HR-260-2柔韧型快干胶 |
HR-320ABPP快干胶 |
|
组分 |
单组份，无需配比 |
双组份套装（A剂处理剂＋B剂胶粘剂） |
|
适配基材 |
TPU、TPE、软PVC、TPR以及部分常规塑料、金属、皮革、玻璃 |
PP、PE等低表面能材料，也可粘接TPE、TPU、PPS、POM、HDPE、ABS、PC、PVC、金属、硅胶等 |
|
定位时间（参考） |
约10～20秒 |
约10～15秒 |
|
达到实用强度 |
约30分钟 |
约30分钟 |
|
完全固化 |
24小时 |
24小时 |
|
胶层特点 |
柔韧、耐弯折不发脆、低白化 |
强度较高、可实现破材效果、低白化 |
|
耐温范围（参考） |
约-20℃～+80℃ |
约-20℃～+80℃ |
|
适用面积 |
小面积粘接、小件快速固定 |
小面积粘接、小件快速固定 |
以上参数为厂方实验室环境下的典型参考值，实际使用请以自测数据为准。
五、典型应用场景
软管与TPU接头：需要反复弯折、外观要求高，选柔韧型胶可减少胶缝开裂。
导管与PC硬质接头：柔性与刚性界面，胶层不宜过硬，避免应力集中。
软PVC管路与PP连接件：PP侧必须先做处理，否则容易出现假粘。
弹性体护套、密封件固定：以点状小面积粘接为主，对低白化和外观要求较高。
六、常见选型误区
用普通瞬干胶粘软质材料：普通瞬干胶固化后胶层偏硬偏脆，粘软PVC、TPU、TPE时易崩裂、发白，软PVC还容易后期脱胶。
粘PP不加处理剂：PP、PE表面能低，直接点胶容易形成"假粘"，初期看似牢固，受力或放置一段时间后脱落。
只看初始强度，忽略老化：软PVC增塑剂会持续迁移，选胶时应关注长期稳定性，而非仅仅24小时后的初始强度。
大面积涂胶仍用快干胶：快干胶胶层薄、内应力相对集中，大面积粘接建议结合结构需求另行评估方案。
七、常见问题（FAQ）
Q1：软PVC粘TPE为什么容易后期脱胶？
A：软PVC含增塑剂，增塑剂会向界面迁移，破坏胶层与基材的附着。选型时应优先考虑柔韧型胶层，并做好表面清洁，同时通过老化试验验证长期稳定性。
Q2：PP是不是一定要用处理剂？
A：PP、PE属于低表面能惰性材料，普通快干胶难以形成有效附着。建议使用320AB，需要先用A剂处理剂对PP表面做活化，再配合B剂快干胶粘接，才能获得稳定强度。
Q3：TPU粘PC选哪一款？
A：属于柔性体与刚性体的组合，推荐HR-260-2柔韧型快干胶，胶层可随基材形变，减少弯折时的应力集中。
Q4：固化后会不会发白？
A：HR-260-2属于低白化款，相比普通快干胶白化明显减轻。但点胶量过多、环境湿度偏高或处于密闭空间时，仍可能出现轻微发白，可通过控制胶量、加强通风来改善。
医疗导管的粘接选型，本质是“材料特性匹配胶水特性 ”的过程：软质、易形变的组合看柔韧性，惰性难粘的组合看处理剂。先分清材质，再判断受力与工艺，基本就能把选型范围收敛到
HR-260-2与HR-320ABPP这两条线上。
全国服务热线
扫码获取
扫一扫
