一、方案要解决的界面问题

材料本身缺乏结合点：固态硅胶为非极性惰性材料、表面能低，铁、铝、不锈钢等金属骨架表面致密且带极性氧化层，两者直接接触时很难形成稳定的化学结合，仅靠物理贴合在受力时容易分层。

高温硫化的干扰：固态硅胶在高温模压硫化阶段会释放低分子物质，若预处理后的骨架表面被再次污染，界面结合会受影响。

使用中的持续应力：包覆件在装配、弯折、振动、冷热循环中会反复承受剪切与拉伸应力，对界面提出了耐久性要求。

因此，在骨架与硅胶之间引入一层可双向反应的金属骨架热硫化底涂，是模压包胶工艺中较常见的技术路径。

二、推荐底涂剂与适配范围

选型要点：底涂剂需与硅胶的硫化体系对应。双二五（过氧化物）体系对应的硫化温度较高，应选择高温型固态硅胶模压底涂剂，即本方案推荐的 HR-328-3；若采用铂金硫化体系，则需另行匹配中温型产品。选错体系时，底涂与硅胶之间可能无法充分反应，表现为表面发黏、界面剥离。

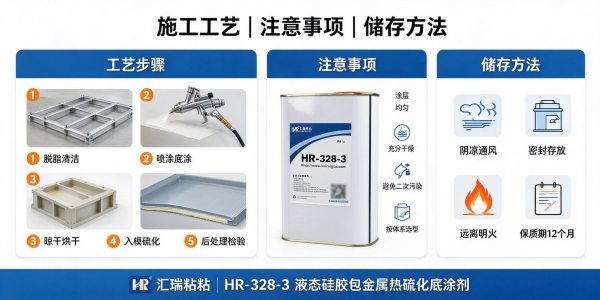

三、工艺步骤详解

1. 骨架表面处理：先以溶剂或专用清洗剂脱脂，去除冲压油、手汗与粉尘；再喷砂处理（可参考 80–120 目磨料），使表面形成均匀粗糙面；随后用洁净压缩空气吹净残砂并烘干备用。表面处理的质量，往往比底涂剂用量更直接地影响最终附着效果。

1. 涂刷底涂剂：采用刷涂、浸渍或喷涂方式薄而均匀地覆盖粘接面，干膜厚度建议控制在微米级，避免局部堆积。厚度过厚时，硫化后胶层内应力集中，反而更容易出现起层。

2. 烘干与晾干：涂覆后需让溶剂充分挥发，室温静置 30 分钟以上，或按产线节拍进入低温烘道烘干；未干透即入模，制品表面易出现气泡或白点。

3. 入模模压硫化：将骨架定位放入模具，加入裁切好的固态硅胶胶坯，合模加压（模压压力可按制品大小在 10–20MPa 区间调整），在 170–200℃ 下完成一体硫化。此时底涂层同时与金属表面和硅胶发生键合。

4. 后处理与检验：按制品要求决定是否进行二次硫化，随后修边、外观检查与粘接抽检。

过程控制提示： 涂胶后宜当日完成硫化，停放时间较久时需重新涂胶；脱模剂不得污染已处理的粘接面；搬运与装模过程中避免二次油污沾染。

四、选型与参数要点

·  按材质微调表面处理：铝合金相对易氧化，喷砂后建议尽快涂胶；不锈钢与碳钢需重点清除氧化层与油污；不同材质的热膨胀系数不同，厚制品的硫化时间应相应延长。

·  稀释与膜厚：粘度偏高时可按产品说明使用配套稀释剂微调，稀释比例不宜过大，以免有效成分不足。

·  与现有产线匹配：刷涂、浸渍、喷涂三种方式均可对接现有模压线，浸渍适合小件批量处理，喷涂适合结构复杂或自动化程度较高的产线。

·  效果验证方法：粘接效果可通过 90°剥离试验（GB/T 7760-2003、 ASTM D429 方法 B）、拉伸应力应变性能测试（GB/T 528-2009 ）等方法评估，必要时补充热空气老化（ GB/T 3512 ）与中性盐雾试验（GB/T 10125），并结合破坏模式判断失效位置在界面还是胶层内部。

数据说明： 以上温度、时间与压力均为工艺参考区间，实际生产需结合骨架材质、制品厚度与胶料批次做上机验证；性能数据以样品测试报告为准，不同工况下可能有所差异。

五、常见问题 FAQ

Q1：包胶后出现脱胶、起层，通常要先排查哪里？

建议按顺序排查：粘接面是否彻底脱脂并形成粗糙面、底涂剂是否与硅胶硫化体系匹配、涂层是否过厚、胶层是否干透、模压温度与时间是否达到该批胶料的硫化要求。

Q2：底涂剂是不是涂得越厚粘得越牢？

不是。涂层过厚时，内应力与固化不充分的问题会同时出现，反而增加分层风险。均匀覆盖、厚度可控比单纯加厚更有意义。

Q3：家电配件如电饭煲、高压锅密封圈能适用吗？

可以。这类产品多为硅胶包覆金属或五金骨架的结构，属于本方案的典型应用范围；具体仍需按骨架材质与硫化体系确认配套型号。

Q4：铁、铝、不锈钢骨架要用同一款底涂剂吗？

本方案推荐的 HR-328-3 对铁、碳钢、不锈钢、铝及铝合金均可适配，但三者的表面处理方式与喷砂参数宜分别设定。

Q5：涂完底涂剂必须当天硫化吗？

宜当日完成。停放时间较长时，粘接面可能吸附水汽与粉尘，需重新涂覆以维持界面状态一致。

Q6：涂胶后是否需要二次硫化？

视制品要求而定。部分高温工况制品会采用二次硫化以进一步稳定性能，是否执行可与工艺人员结合使用温度确认。

六、应用场景

·  家电配件：电饭煲、高压锅、咖啡机等产品中的硅胶包金属密封圈、手柄包胶件。

·  密封件：带金属骨架的硅胶密封圈、油封、垫片类制品。

·  减震件：硅胶与金属骨架复合的减震、缓冲结构件。

七、试样与产线对接

支持按需提供样品测试，可配合现有模压生产线的节拍与涂覆方式做上机验证；试样前建议提供骨架材质、硅胶类型与硫化体系、模压温度与时间、目标工况等信息，以便匹配参数。

安全提示： 产品含有机溶剂，属易燃品，应密封存放于阴凉通风处，远离明火与热源，按危险品相关规定运输，存放于儿童无法触及的位置；操作岗位建议保持通风并做好个人防护。
